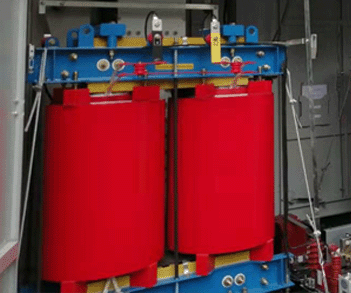

消弧線圈的作用是當電網發生單相接地故障時，提供電感電流，補償接地電容電流，使接地電流減小，也使得故障相接地電弧兩端的恢復電壓速度降低，達到熄滅電弧的目的。按照消弧線圈調諧方式可分為：調匝式、偏磁式、調容式、調氣隙等。我公司消弧線圈裝置主要采用前三種調諧方式。

調匝式消弧線圈一般為預調式，采用有載分接開關調節電抗器的抽頭以改變電感值。這種調諧方式的采用預調式，直觀、穩定、可靠；缺點是不能平滑調節。

調容式消弧線圈一般為隨調式，其本體由主繞組、二次繞組組成。二次繞組連接電容調節柜。由4~5組真空接觸器控制投切二次調節電容器，當二次電容器全部斷開時，主繞組感抗小，電感電流大；二次繞組有電容器接入后，根據阻抗折算原理，相當于主繞組兩端并接了相同功率的電容，使繞組電感電流減小，因而，通過調節二次電容的容量即可控制主繞組的感抗及電感電流的大小。調容式消弧線圈在繞組的二次側并聯若干組真空開關或晶閘管通斷的電容器，用來調節二次側電容的容抗值，以達到減小一次側電感電流的要求。電容值的大小及組數有多種不同排列組合，以滿足調節范圍和精度的要求。

  直流偏磁式消弧線圈一般為隨調式，是利用外加直流勵磁電流，改變鐵芯的磁阻從而達到改變消弧線圈電抗值的目的。在電網正常運行時不施加勵磁電流，并將消弧線圈調整到遠離諧振點的狀態，避免串聯諧振過電壓的產生而無需阻尼電阻。同時實時檢測電容電流的大小，當電網發生單相接地故障后，瞬間調節消弧線圈，實施補償。
