一、概 述

ENR-KZX系列產品是伊諾爾電氣設備有限公司根據當前中壓系統開關柜技術發展而生產的一種模塊化操作測量顯示裝置。

該系列產品集回路模擬指示、帶電指示及閉鎖功能、溫濕度數字實時顯示（液晶）、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、人體感應語音提示，智能防誤語音提示以及RS485通訊接口等功能于一體，可根據需要選配。

該系列產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。

該系列產品可用于3～40KV戶內的開關柜、適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。

二、主要技術特性

1、使用環境

1.1 溫度:周圍空氣溫度上限為+70℃,平均值不超過+35℃；周圍空氣溫度下限為-20℃。

1.2 濕度:大氣相對濕度在周圍空氣溫度為+40℃時不超過50%RH, 在較低溫度下可以有較高的相對濕度,例如20℃ 時可達到95%RH。對由于溫度變化產品表面上偶爾產生的凝露已采取特殊措施。

1.3 海拔:安裝地點的海拔不超過4500m。

2、安裝

2.1 與垂直面的安裝傾斜度不超過5度；

2.2 應安裝在無顯著振動和沖擊的地方。

3、開孔尺寸：220mm×165 mm

三、型號命名方式及選型指南

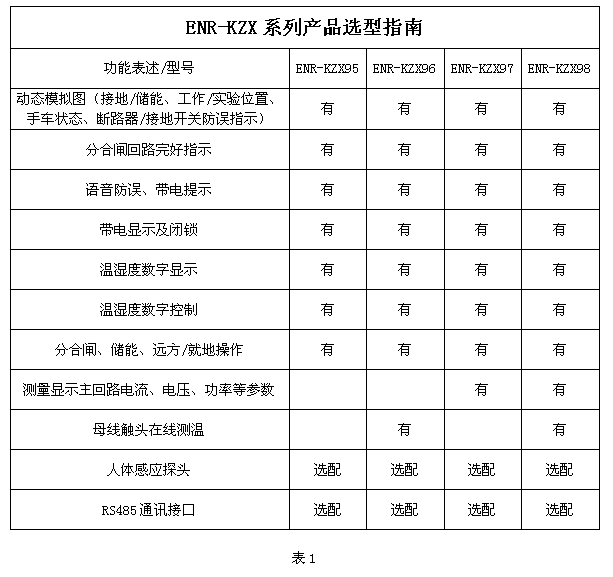

        2、ENR-KZX系列產品型號指南。如下表1所示

 四、 安裝調試方法

1、本產品均為嵌入式結構，只需要在開關柜面板上開好孔，再將其固定在面板上即可。

2、按端子圖接好線并校對正確后，通入電源。

3、將各開關量輸入端短接，檢查其功能是否正常。

4、溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，“加熱器輸出”端應為短路狀態；當未接加熱器時，斷線報警燈亮，則該功能正常。

5、三相帶電傳感器輸入端分別接上高壓帶電傳感器，高壓帶電時，帶電指示燈亮；不帶電時，閉鎖解除。

五、配套負載

我們推薦使用以下產品：（AC220V 50Hz）

1、電加熱器：50W、75W、100W、150W、200W、300W、500W；

2、風扇：功率體積需自定。

六、訂貨須知

用戶根據需求，須在訂貨單中注明以下事項:

1、產品名稱、型號及數量；

2、提供一次方案圖；

3、溫濕度傳感器使用長度。

七、使用注意事項

客戶在使用該系列產品前，確認各產品套件配備是否齊全；應仔細閱讀產品說明書，按照提供的接線端子圖進行正確接線。如遇到模糊之處可與我公司工作人員及時聯系，切勿自行拆卸，否則后果自負。

八、如版本更改，恕不另行通知。
